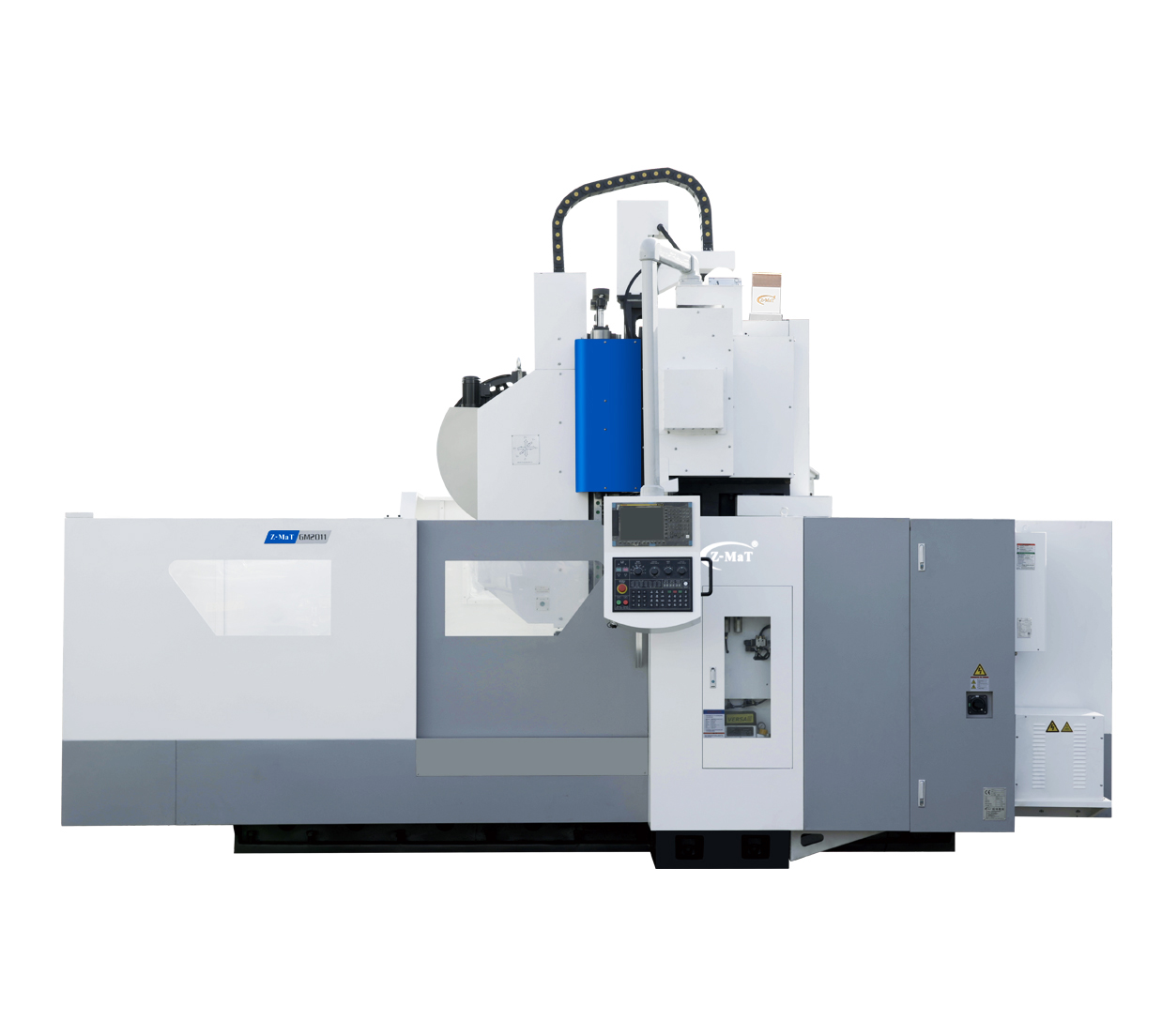

GM2011

Centro de usinagem de pórtico

  • Velocidade do eixo: 8K rpm
  • Capacidade/tipo ATC: 24/Disk Arm
  • Motor de servo principal: 18.5kW
GM2011
Centros de usinagem CNC de Z-Mat

  • Projeto otimizado da superfície do rolamento da coluna e estrutura de pórtico, excelente rigidez de suporte, estrutura confiável
  • BT50 Big Eixo com poderoso servo do eixo, adequado para cortes pesados ​​em baixas velocidades e cortes de precisão em altas velocidades
  • Especificações maiores.Guia de movimento linear pesado no eixo x/ y/ z
  • O layout de seis blocos de corredor de #45 no eixo x & y e seis blocos de punner de 55 no eixo Z percebem alta rigidez e boa precisão manutenção
  • O peso do equilíbrio do cilindro no eixo z é excelente desaceleração e aceleração

Mesa

  • Tamanho da tabela: 2000*900mm
  • T slot: 22*7*125mm
  • Carga máxima: 2000kg

Viagem

  • X Viagem do eixo: 2000mm
  • Y Axis Travel: 1100mm
  • Zis de eixo z: 800mm

Fuso

  • Tipo de eixo: BT50-155,*BT50-190
  • Velocidade do eixo: 8000rpm
  • Motor de servo principal: 15.0/18.5kW

Feed & Magazine

  • Tipo de capacidade ATC: 24/braço de disco
  • Peso máximo da ferramenta: 15kg

Others

  • Pressão do ar: 0,5-0,8MPA
  • Sistema de resfriamento do gabinete elétrico: ar condicionado

Dimensão e peso

  • Dimensão geral: 6000 × 3650 × 3700mm
  • Peso (cerca): 18000kg
